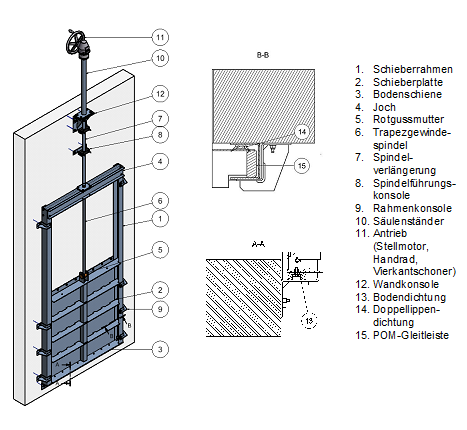

Begriffserklärung, Armaturengrößen und Montagesituation

Die in der Standard-Serie produzierten Schiebersysteme überspannen Gerinnebreiten von 200mm bis zu 3.000 mm bei unterschiedlichsten Querschnittshöhen. Quadrat- und Kreisquerschnitte werden einheitlich als DN bezeichnet. Die von einem DN-Schieberrahmen umfasste Öffnung hat dabei immer eine quadratische Geometrie. Rechteckquerschnitte werden mit der Kennzeichnung RQ bezeichnet. Die Standardgrößen sind vom DN 150 bis zum DN 400 im 50mm Raster gestaffelt. Vom DN 400 bis zum DN 3000 beträgt die Rasterung 100mm.

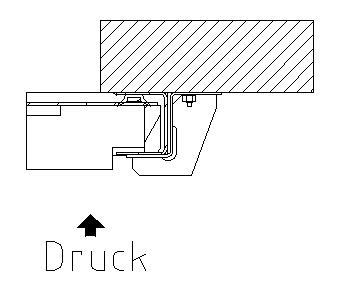

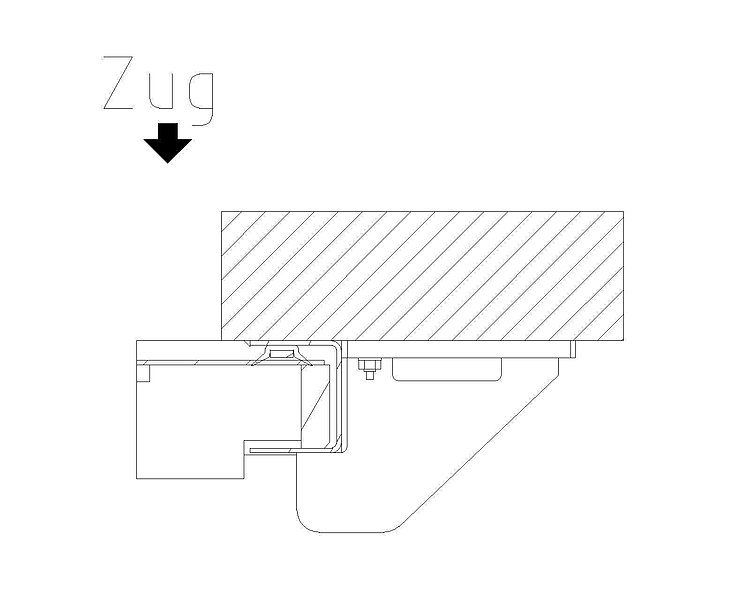

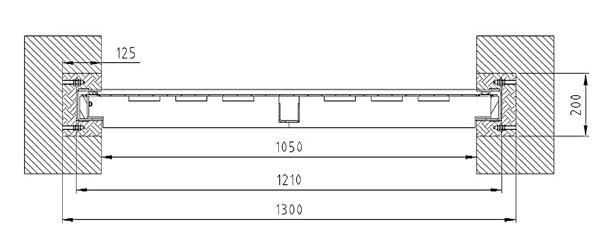

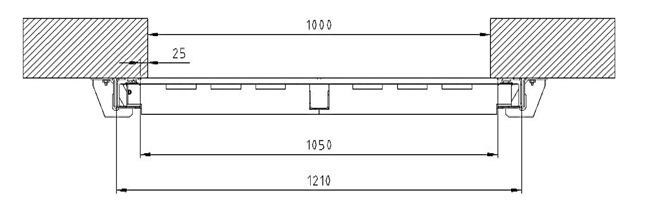

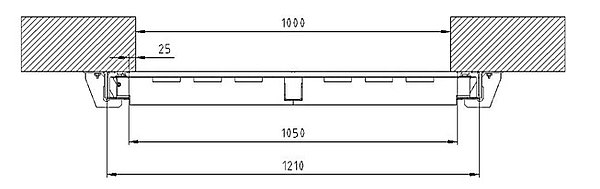

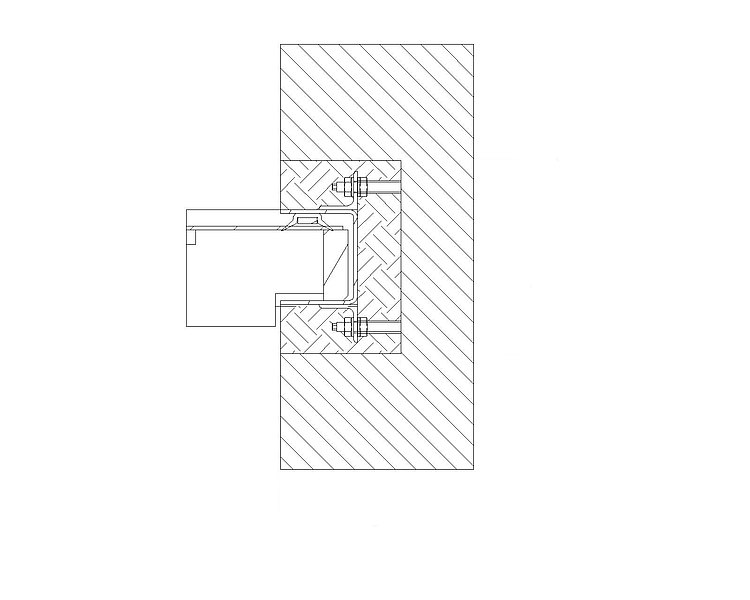

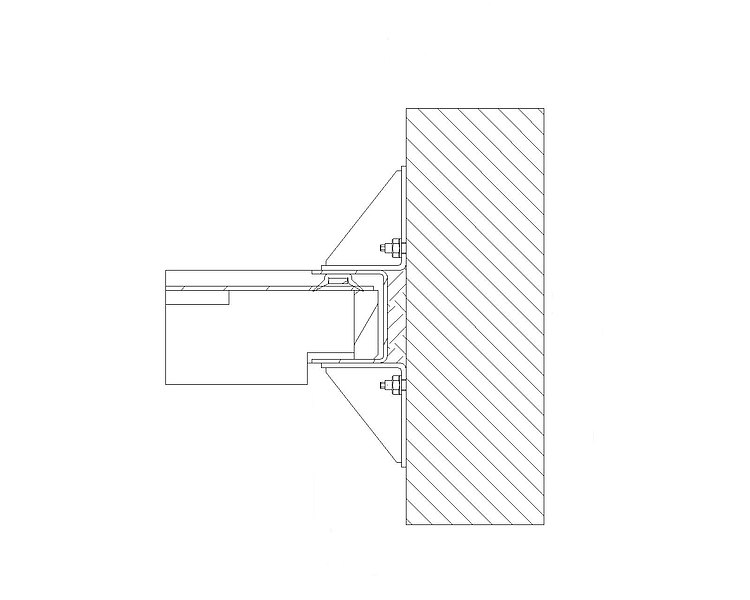

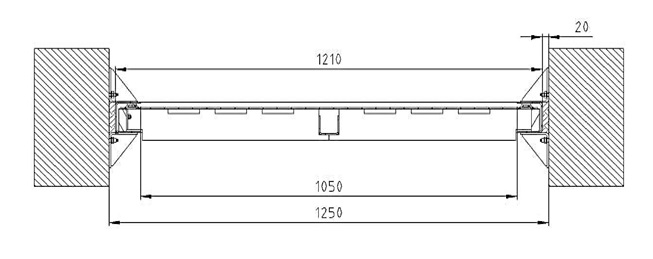

Beispielhaft weist die Ausführung eines DN 1000 eine lichte Rahmenöffnung von 1050mm auf. Bei einer planmäßigen Gerinneweite von 1000mm wären bei einer Montagesituation vor Wand jeweils 25mm Toleranzmaß pro Seite verfügbar. Die Rahmenaußenbreite eines DN 1000 weist ein Gesamtmaß ohne Rahmenkonsolen von 1210mm auf. Diese Schieberkonstruktion könnte folglich in ein bestehendes Gerinne von einer Weite z.B.1.250mm stumpf (=ohne Aussparung) eingebaut werden. Für eine Gerinnemontage in Aussparung passt diese in eine Gerinneweite von 1050mm.
